RFID四通道读写器KK-7701
产品说明

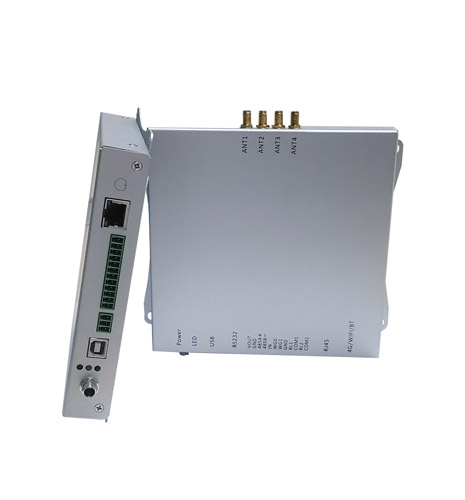

UHF RFID四通道读写器 KK-7701
简介
KK7701是一款高性能的UHF超高频电子标签读写器，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
应用场景:
♦智能停车场/车辆管理 ♦工地/养老院/学校人员管理 ♦垃圾桶/垃圾分类管理
♦工业产品流程控制 ♦烟草管理 ♦无人值守称重管理 ♦环卫地磅管理 ♦仓库进出管理
特点
l 基于国产高性能射频芯片设计，自主知识产权；
l 工作频率FCC 902～928MHz、CE 865～868MHz(可以用软件按不同国家或地区要求调整)；
l 充分支持符合UHF EPC Gen2(ISO18000-6C)协议电子标签；
l 以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能，峰值标签巡查速度大于700张/秒；
l 输出功率达至33dBm（可调）；
l 支持4个外接SMA天线接口，支持天线自动微调谐和天线检测；
l 支持应答工作模式和实时巡查工作模式；
l 标签缓存容量：1000张@最长96bitsEPC；
l 支持EPC、TID、USER、EPC+TID四种防冲突模式；
l 低功耗设计，单＋12V电源供电，最大支持24V供电；
可选配POE供电（POE标准协议：IEEE 802.3af,支持最大15W电源）；
l 支持RS232、USB、RJ45（TCP/IP）、WIFI（选配）、4G（选配）、POE（选配）等通讯接口；
l 提供1路输入控制（5V信号）、2路韦根输出控制（5V信号），2路继电器控制*；
l 提供动态连接库（DLL）及演示软件源代码，支持二次开发；
l 精致小巧设计，满足多种应用场合需求;
l 支持白名单读卡和时间段读卡*；
l 支持识别安森美/ON*与悦和*的温度标签；超高频LED标签*
* 有效距离与协议格式、外接天线、电子标签及工作环境有关。
电特性
l 极限参数
|
项目 |
符号 |
数值 |
单位 |
|
电源电压 |
VCC |
28 |
V |
|
工作温度 |
TOPR |
-20～+55 |
℃ |
|
贮藏温度 |
TSTR |
-40～+85 |
℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+9V工作条件下
|
项目 ITEM |
符号 |
最小 |
典型 |
最大 |
单位 |
|
电源电压 |
VCC |
8 |
12 |
28 |
V |
|
工作电流 |
IC |
|
1.2 |
2 |
A |
|
工作频率 |
FREQ |
840 |
860~868 902~928 |
960 |
MHz |
|
产品尺寸 |
L x W x H |
|
235*155*35 |
|
MM |
|
包装尺寸 |
L x W x H |
|
370*280*70 |
|
MM |
|
包装重量 |
GW |
|
1.5 |
|
KG |
接口
1．电源接口DC JACK
|
序号 |
符号 |
描述 |
|
Central |
PWR |
正12V电源 |
|
Outer |
GND |
地 |
2．USB接口
3. 串行通讯接口RS232
|
序号 |
符号 |
描述 |
|
1 |
TXD |
串行通讯数据输出 |
|
2 |
RXD |
串行通讯数据输入 |
|
3 |
GND |
信号地 |
4. 通用输入输出接口GPIO
|
序号 |
符号 |
描述 |
|
1 |
VCC |
VCC电源输出 |
|
2 |
GND |
地 |
|
3 |
A+ |
RS485 A+ |
|
4 |
B- |
RS485 B- |
|
5 |
IN |
输入端 |
|
6 |
WG0 |
Wiegand Data0 |
|
7 |
WG1 |
Wiegand Data1 |
|
8 |
GND |
地 |
|
9 |
RL1 |
继电器1常开端 |
|
10 |
COM1 |
继电器1公共端 |
|
11 |
RL2 |
继电器2常开端 |
|
12 |
COM2 |
继电器2公共端 |
5．TCPIP网络接口RJ45
6．其他通信接口：4G/WIFI/Bluetooth（定制）
7．SMA天线接口 ANT1~ANT4
